气调冷库建造

　　一、什么是气调冷库？



　　气调保鲜冷库是一种用于保鲜食品的存储设备，它可以通过控制温度、湿度和空气成分来延长食品的保鲜期。具体来说，气调保鲜冷库采用先进的技术对食品进行保护，其中包括通过控制氧气和二氧化碳的含量来抑制微生物的生长及新陈代谢反应，同时也能控制湿度以保持食品的质量。此外，气调保鲜冷库还可以根据不同的食品种类和特性，设置不同的储存条件，从而使食品在冷藏的同时，能够最大程度地避免营养流失、变质等情况的发生。气调保鲜冷库被广泛应用于食品行业，尤其是在水果、蔬菜、肉类、海鲜等食品保存方面，具有很高的经济价值和社会效益。通常气调贮藏比普通冷藏可延长贮藏期0.5—1倍；气调库内储藏的果蔬，出库后先从休眠状态苏醒，这使果蔬出库后保鲜期（销售货架期）可延长21~28天，是普通冷藏库的4-5倍。气调保鲜冷库一般适用于高附加的农产品，且建在原产地，进出货方式为整进整出。



　　二、气调冷库的组成



　　气调库的构成：气调库一般由气密库体、气调系统、制冷系统、加湿系统、压力平衡系统以及温度、湿度、O2、CO2，气体自动检测控制系统构成。



　　（1）气调库库体



　　气调库库体不仅要求具有良好的隔热性，减少外界热量对库内温度的影响，更重要的是要求具有良好的气密性，减少或消除外界空气对库内气体成分的压力，保证库内气体成分调节速度快，波动幅度小，从而提高贮藏质量，降低贮藏成本。气调库库体主要由气密层和保温层构成。气调保鲜库按建筑可分为3种类型：装配式、砖混式、夹套式。装配式气调库围护结构选用彩镀聚氨脂夹心板组装而成，具有隔热、防潮和气密的作用。该类库建筑速度快，美观大方，但造价略高，是目前国内外新建气调库更常用的类型。气调库采用专门的气调门，该门应具有良好的保温性和气密性。另外，在气调库封门后的长期贮藏过程中，一般不允许随便开启气调门，以免引起库内外气体交换，造成库内气体成分的波动，为便于了解库内果蔬贮藏情况，应设置观察窗。气调库建好后，要进行气密性测试。气密性应达到300Pa，半降压时间不低于20-30min。



　　（2）气调系统



　　要使气调保鲜冷库达到所要求的气体成分并保持相对稳定，除了要有符合要求的气密性库体外，还要有相应气体调节设备、管道、阀门所组成的系统，即气调系统。整个气调系统包括脱氧机或制氮系统、二氧化碳脱除系统、乙烯脱除系统、温度、湿度及气体成分自动检测控制系统。



　　（2.1）脱氧机



　　是目前更为先进的气调库降氧设备，其工作原理是采用压力低于24KPa的风机进行循环脱氧，再使用真空泵解析活化，电机采用变频调速技术。这种技术往往被人们误以为是VSA制氮机。脱氧机与VSA制氮机的更大区别在于，VSA制氮机仍然使用压缩空气为动力源（尽管压力较低），这种含油气源仍然将导致VSA制氮机原料的失效，而脱氧机使用的是无油微压风机，原料不存在油污染的情况，其循环风量是VSA制氮机的5倍以上，这种降氧设备比膜制氮机、PSA制氮机效率高40%，比VSA制氮机高30%，比制氮机节能40%国外现有意大利和德国少数几个公司掌握了脱氧机技术，。



　　（2.2）制氮系统



　　制氮机大体上经历了催化燃烧制氮→碳分子筛吸附制氮、中空纤维膜分离制氮、以及真空低压吸附脱氧制氮（即VSA）的发展过程。目前普遍采用碳分子筛、中空纤维膜分离制氮及VSA制氮。



　　（2.21）碳分子筛吸附制氮机碳分子筛制氮是采用变压吸附原理制氮，由于氧分子与氮分子的动力学直径不同，氧分子的扩散速度比氮分子快数百倍。而吸附量与压力成正比，利用氧、氮短时间内吸附量差异甚大的特点，由程序控制器按特定的时间程序在两个塔之间进行快速切换，结合加压氧吸附、减压氧解吸的过程，将氧从空气中分离出来。碳分子筛制氮机具有制氮纯度高(可达到99．9%)、设备简单、价格低的特点，但设备中阀门多，切换频繁，每年每只阀门需开关20-40万次，设备噪声大。因此要求保证阀门的质量，否则会影响设备的可靠性。



　　（2.22）中空纤维膜分离制氮机膜分离制氮是利用氧气与氮气透过中空纤维膜壁的速度差异特点，将氧气从空气中分离出来。中空纤维膜制氮机是目前气调贮藏使用更广泛的设备。它由压缩机、贮罐、冷干机、过滤器、加热器、中空纤维膜及管、阀组成。



　　（2.23）真空低压吸附脱氧制氮机制氮机是采用CMS活性碳吸附再生的原理来吸附大气中的O2并向库内注入高纯度氮气。由二个装满CMS活性碳的罐体、泵组、阀件、管路及控制单元组成。



　　（3）二氧化碳脱除系统



　　主要用于控制气调库中二氧化碳含量。完全依靠果蔬呼吸时所释放的二氧化碳，增加气调库内二氧化碳浓度，适量的二氧化碳对果蔬起保护作用，使贮藏保鲜效果良好。但是，二氧化碳浓度过高，则会对果蔬造成伤害，因此脱除(洗涤)过量的二氧化碳，调节和控制好二氧化碳浓度，对提高果蔬贮藏质量非常重要；通常的二氧化碳脱除装置大体上有4种形式：(1)消石灰脱除装置；(2)水清除装置；(3)活性碳清除装置；(4)硅橡胶膜清除装置。活性碳清除装置是利用活性碳较强的吸附力，对二氧化碳进行吸附，待吸附饱和后鼓入新鲜空气，使活性碳脱附，恢复吸附性能，是当前气调库脱除二氧化碳普遍采用的装置。二氧化碳脱除系统应根据贮藏果蔬的呼吸强度、气调库内气体自由空间体积、气调库的贮藏量、库内要求达到的二氧化碳气体成分的浓度确定脱除机的工作能力。



　　（4）乙烯脱除系统



　　乙烯是果蔬在成熟和后熟过程中自身产生并释放出来的一种气体，是一种促进呼吸、加快后熟的植物激素，对采后贮藏的水果有催熟作用。在对乙烯敏感的水果贮藏中，应将乙烯去除。因此果蔬贮藏中既要设法抑制乙烯产生，又要消除贮藏库内乙烯积累。目前普遍采用且相对有效的方法为高锰酸钾化学除乙烯法和空气氧化去除法。化学除乙烯法是在清洗装置中充填乙烯吸收剂，常用的乙烯吸收剂是将饱和高锰酸钾溶液吸附在碎砖块、蛭石或沸石分子筛等多孔材料上，乙烯与高锰酸钾接触，因氧化而被清除。该方法简单，费用极低，但除乙烯效率低，且高锰酸钾为强氧化剂，会灼伤皮肤。目前，空气氧化去除法是利用乙烯在催化剂和高温条件下与氧气反应生成二氧化碳和水的原理去除乙烯，与高锰酸钾去除法相比其投资费用高，但因具有以下明显优点为人们所接受：



　　(1)除乙烯效率高，可除去库内气体中所含乙烯量的99%，可将贮藏间内乙烯浓度控制在l-5μL/L；(2)减少水果霉变，在去除乙烯同时，能对库内气体进行高温杀菌消毒；(3)一机多用，去除乙烯同时，还能除掉水果释放的芳香气体，减轻这些气体对水果产生催熟作用的不良影响。



　　注：除对乙烯敏感的水果（主要为亚热带、热带水果）：猕猴桃、香蕉等外，苹果、梨等温带水果不需要乙烯脱出设备。

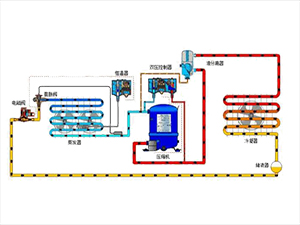

　　（5）制冷系统



　　制冷系统是实现机械制冷所必须的机器、设备及连接这些机器、设备的管道、阀门、控制元件等所组成的封闭循环系统。气调库的制冷系统与普通冷库的制冷系统基本相同。但气调库制冷系统具有更高的可靠性，更高的自动化程度，并在果蔬气调贮藏中长时间维持所要求的库内温度。一般采用氨制冷系统或氟利昂单级压缩直接膨胀供液制冷系统。

　　（6）加湿系统



　　与普通果蔬保鲜冷库相比，由于气调贮藏果蔬的贮藏期长，果蔬水分蒸发较高，为抑制果蔬水分蒸发，降低贮藏环境与贮藏果蔬之间的水蒸气分压差，要求气调库贮藏环境中具有更佳的相对湿度，这对于减少果蔬的干耗和保持果蔬的鲜脆有着重要意义。一般库内相对湿度更好能保持在90%-95%之间。



　　常用的气调库加湿方法有以下几种：



　　(1)地面充水加湿；



　　(2)冷风机底盘注水；



　　(3)喷雾加湿；



　　(4)离心雾化加湿；



　　(5)超声雾化加湿。



　　（7）气调库压力平衡系统



　　在气调保鲜冷库建筑结构设计中还必须考虑气调库的安全性。由于气调库是一种密闭式冷库，当库内温度降低时，其气体压力也随之降低，库内外两侧就形成了气压差。



　　据有关资料介绍，当库内外温差l℃时，大气将对围护结构产生40Pa的压力，温差越大压力差也越大。若不把压力差及时消除或控制在一定的范围内，将会使库体损坏。为保证气调库安全性和气密性，并为气调库运行管理提供必要的方便条件，气调库应设置压力平衡系统：安全阀、缓冲贮气袋。安全阀是在气调库密闭后，保证库内外压力平衡的特有安全设施，它可以防止库内产生过大的正压和负压，使围护结构及其气密层免遭破坏。



　　气调库在运行期间会出现微量压力失衡，缓冲贮气袋的作用就是消除或缓解这种微量压力失衡。当库内压力稍高于大气压力时，库内部分气体进入缓冲贮气袋，当库内压力稍低于大气压时，缓冲贮气袋内的气体便自动补入气调间。贮气袋是把库内压力的微量变化，转换成贮气袋内气体体积的变化，使库内外的压差减小或接近于零，消除和缓解压差对围护结构的作用力。缓冲贮气袋是由气密性好且具有一定抗拉强度的柔性材料制成。



　　三、气调库的特点：



　　按照气调库储藏技术的要求，气调库既具有冷藏库的冷藏功能，又具有构造形式和管理使用上的独特之处。



　　（1）气密性



　　这是气调库在构造上区别与冷藏库的一个更主要的特点。它不仅要求围护结构隔热以减少外界对库温的影响，而且还要求围护结构密闭以减少库内外气体的交换，维护库内较稳定的气体成分。



　　（2）安全性



　　这是随气密性而伴生的要求。气调库在降温，回温以及气调过程中，因库内温度，压力变化会在围护结构两侧产生压差。如压差不及时消除或控制在一定范围内，将引起库体的损坏。既要保证库体的气密，又要保证其安全是气调库的又一特点。



　　（3）库内空间高



　　单层建筑现代气调库几乎都是单层地面建筑，库内空间高。这种特有的建筑形式是以气密性和安全性为前提而形成的4、快进整出



　　这是气调库在使用管理上的又一大特点，快进是对货物入库时间的要求以便使其尽早处于气调储藏状态。一旦储藏结束，库内的货物更好在短期内出完，不能采用气调的时间，使气调状态尽早形成。



　　（4）高堆装满



　　这是使用管理上的又一大特点。除留出必要的检查通道外，货物在库内应尽可能高堆满装，时库内剩余的空隙小，减少气体的处理量，加快气调的速度，缩短气调的时间，使气调状态尽早的形成。



　　四、经过气调贮藏的果蔬所具有的特点：



　　(1)很好地保持果蔬原有的形、色、香味；



　　(2)果实硬度高于普通冷藏；



　　(3)果实腐烂率低、自然损耗(失水率)低；



　　(4)延长货架期。由于果蔬长期受低氧气和高二氧化碳的作用，当解除气调状态后果蔬仍有一段很长时间的“滞后效应”或休眠期；



　　(5)适于长途运输和外销。果蔬质量明显改善，为外销和运销创造了条件；



　　(6)许多果蔬能够达到季产年销周年供应，创出良好的社会和经济效益。



　　五、气调冷库的优点：



　　1.气调保鲜贮藏库属于高温库的范畴，被保鲜的食品不会结冰，保留食品原有的新鲜度和风味不变，营养也不会丢失，且安全环保，无污染；



　　2．在相同的保鲜品质和温度条件下，气调保鲜贮藏库的保鲜时间是冷库的3~5倍，有些食品甚至可达数十倍，是冷库所无法比拟的；



　　3．气调保鲜贮藏库运行温度在0~12℃，比普通低温冷库（运行温度-25~-18℃）高18~37℃，在相同的保鲜时间内，气调保鲜贮藏库的电耗远远小于普通冷库；



　　4．气调保鲜贮藏库采用惰性情气体隔离空气，可以有效抑制食品细胞的呼吸而后成熟，不仅延长了保鲜时间，而且增加了食品出库后的货架期，使食品出库后在较长时间内新鲜销售成为可能；



　　5．气调保鲜贮藏库采用了气体成分和浓度调节控制技术，不仅可以有效抑制C2H4等催熟成分的生成和作用，而且具有降氧、调炭、抑菌、消除农药毒副作用的功能；



　　6．气调保鲜贮藏库采用了加湿技术，不仅可以保持食品自身的水份不会丢失，而且使食品的色泽、质地都不会改变，既减少了食品的储存损失，又保留了食品原有的品质。



　　7．气调保鲜贮藏库采用了现代化机电控制技术，将先进的自动化控制设备及网络传输技术与传统机电产品相结合，使系统具有了可靠性、经济性、合理性、先进性及远程控制性能的特征，将会很快成为现代食品保鲜贮藏的主流技术。



 　　六、气调冷库造价



　　（1）气调冷库造价的影响因素：



　　气调冷库的安装并不是简单的事情，需要考虑到多个因素，包括气调冷库的尺寸、制冷设备的品牌和型号、配套设施以及施工人员的工资等等。



　　首先，需要考虑的是气调冷库的尺寸。尺寸越大，所需的材料和施工工序就越多，自然价格也就越高。目前，市面上的气调冷库尺寸从几百平方到几千平方不等。具体的尺寸可以根据个人需要进行选择。



　　其次，需要考虑的是制冷设备的选择。气调冷库的制冷设备通常有压缩机组和风冷机组两种，压缩机组价格比较贵，但制冷效果好；风冷机组价格比较便宜，但制冷效果较差。此外，制冷设备的品牌和型号也会影响价格。



　　除了气调冷库本身的价格，还需要考虑配套设施的价格。例如，除霜设备、控制系统、检测仪器等等，这些设施虽然价格不高，但是却不可或缺。另外，安装气调冷库还需要施工人员进行安装和调试，人工费用也是需要考虑的。



　　气调冷库造价高主要是因为气调设备及密封成本高，如果设计多个分间，那么气调设备成本还会增加，所以比普通保鲜冷库造价要高出很多，所以建造气调冷库一般都是做反季节销售，提高商品经济效益。



　　（2）气调冷库造价配置清单：



　　1.气体调节设备有脱氧机或制氮系统、二氧化碳脱除系统、乙烯脱除系统、温度、湿度及气体成分自动检测控制系统。



　　2.制冷设备有：制冷设备方面主要有冷库压缩机组，吊顶式冷风机等，库内还需要做无纺布密封，气密性应达到300Pa，半降压时间不高于20—30min。



　　3.保温材料有：100mm厚度0.426彩钢聚氨酯保温板，B2级别阻燃，地面选择xps挤塑板加防潮隔汽SPS材料，再浇筑混凝土或者钢筋混凝土。
